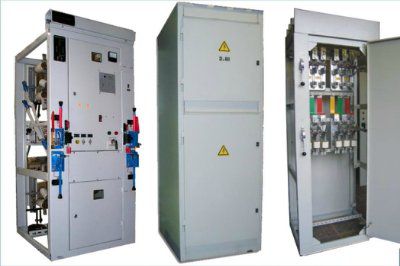

Комплектное Распределительное Устройство - КРУ

Описание и технические характеристики

КРУ Шкафы К-104 М предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинального напряжения 6 и 10 кВ в сетях с изолированной нейтралью и изготавливаются для нужд народного хозяйства и поставки на экспорт.
Шкафы К-104 М рекомендуются для установки в распределительных устройствах собственных нужд тепловых и атомных электростанций, в электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанций /УЗТП/ сельскохозяйственных потребителей.
Шкафы К-104 М соответствуют требованиям ГОСТ 14693-90 и ТУ 3434-182-37502127-2012.
Шкафы выполняются по схемам главных цепей, приведенным ниже, и по схемам вспомогательных цепей, разработанным на основании типовых работ институтов «ВНИПИ энергопром”, «Энергосетьпроект”, «Атомтеплоэнергопроект”, «Тяжпромэлектропроект”, «Сельэнергопроект” и д.р. Схемы вспомогательных цепей могут быть выполнены на электромеханических реле, на электронных устройствах ЯРЭ или КЭУ.
