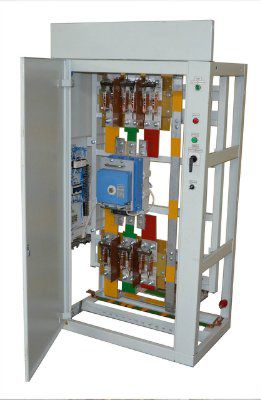

Щит серии ЩО-17

Описание и технические характеристики

Панели серии Щ070 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
Конструктивно панели Щ070 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IР20, а с остальных сторон IР00 и предназначены для одностороннего обслуживания.
Ошиновка панелей ЩО70 имеет электродинамическую стойкость к токам короткого замыкания и составляет:
-30 кА — для панелей Щ070-1 (комплектование щитов мощностью до 630 кВА);
-50 кА — для панелей Щ070-2, Щ070-З (комплектование щитов мощностью свыше 630 кВА);
Панели ЩО70 подразделяются на:
-вводные
-вводно-секционные
-линейные
-вводно-линейные
-секционные
-с аппаратурой АВР.
