• Камеры КСО 2 серии

Камеры КСО 2 серии

Камеры КСО 2 серии
цена за рубль
45000 руб.
обновлено
03.03.2017
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Камеры серии КСО
или
Добавьте в корзину
Наличие на складе:
на заказ

Описание и технические характеристики

Камеры сборные одностороннего обслуживания серии КСО (КСО 204, КСО 272, КСО 285, КСО 292, КСО 297, КСО 298, КСО 299, КСО 299М, КСО 2000, КСО 2009), в дальнейшем камеры КСО).
В состав серии КСО втрой серии входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением и применяемой комплектующей аппаратурой.
Камеры сборные одностороннего обслуживания серии KCО 2 серии (КСО 204, КСО 272, КСО 285, КСО 292, КСО 297, КСО 298, КСО 299, КСО 299М КСО 2000, КСО 2009)
предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогщий реактор нейтралью.
Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

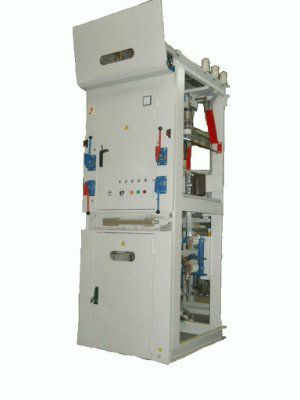

Камера представляет собой металлоконструкцию, собранную из листового профиля. В камеру КСО 2 серии обеспечивают доступ две двери. Верхняя дверь обеспечивает доступ в зону высоковольтного выключателя, трансформатора напряжения,
предохранителей, ограничителей перенапряжения, (между верхней дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена фальшпанель), а нижняя дверь нижняя - в зону кабельных присоединений, силового трансформатора или разъединителей.
В камерах КСО имеется внутреннее освещение на 24В (для обеспечения возможности безопасной замены перегоревшей лампы без снятия напряжения), с фасадной стороны устанавливаются освеитительные приборы напряжением 220В.
Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены, заземляются также двери камеры, каркас приваривается к металлическим заземленным конструкциям.
Камеры КСО 2 серии во избежание ошибочных операций при обслуживании и ремонте имеют следующие блокировки:
- блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителей;
- блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
- блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
- блокировка включения высоковольтного выключателя при коммутации разъединителями;
блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителей в промежуточном положении;
- внешняя блокировка, не допускающая включение высоковольтного выключателя ввода при включенных заземляющих ножах заземления сборных шин.
- внешняя блокировка включения высоковольтного выключателя при включенных заземляющих ножах разъединителей.
