Описание и технические характеристики

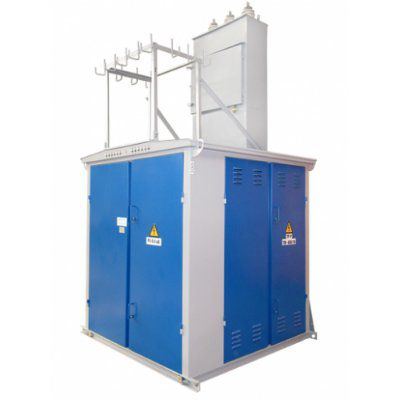

Комплектная трансформаторная КТП подстанция проходного типа наружной установки мощностью 25-1000кВА, напряжением 10(6)/0,4(0,23) кВ, с кабельным или воздушным вводом на стороне высшего напряжения,с кабельным или воздушным выводом на стороне низшего напряжения.
КТП предназначена для приема электроэнергии (переменного трехфазного тока промышленной частоты) напряжением 10(6) кВ, преобразования ее в электроэнергию напряжением 0,4(0,23) кВ и снабжения ею потребителей.
Подстанция КТП применяются для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов в кольцевых или радиальных схемах распределительных сетей.
Нормальными условиями работы КТП являются: - высота над уровнем моря – не более 1000м; - нижнее значение рабочей температуры воздуха – минус 45С; - верхнее значение рабочей температуры воздуха – плюс40С; - относительная влажность воздуха – 80% при температуре плюс 20С.
Подстанция КТП пригодны для работы в условиях гололеда при толщине льда до 20мм и скорости ветра 15м/с (при отсутствии гололеда – до 36м/с) Окружающая воздушная среда не должна содержать едких
паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
Величина сопротивления изоляции на стороне низшего напряжения относительно корпуса – не менее 0,5 Мом.
Величина сопротивления изоляции на стороне высшего напряжения относительно корпуса и других заземленных полюсов – не менее 1000 Мом.
Номинальный ток шинного моста отсека ВН – 400А, сновных шин отсека НН – 1000А.
